全网最全Java技术栈架构图汇总 从基础到前沿，建议收藏的架构全景指南

在当今快速发展的软件开发领域，Java作为一门成熟、稳定且生态丰富的编程语言，其技术栈的多样性与复杂性常常让开发者感到眼花缭乱。无论是初学者入门，还是资深架构师进行技术选型，一份清晰、全面的架构图都能起到事半功倍的效果。本文旨在汇总Java生态中主流及前沿技术栈的核心架构图，为您提供一个从宏观到微观的技术全景视图。

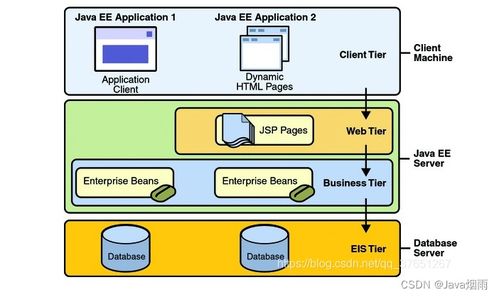

一、Java技术栈全景俯瞰

Java技术栈可粗略划分为以下几个层次，构成了一个完整的应用开发与运行体系：

1. 语言与JVM层：Java语法、JVM（Java虚拟机）内存模型（堆、栈、方法区等）、垃圾回收器（如G1、ZGC）架构。
2. 开发框架层：这是最核心的部分，包括Web开发、数据处理、安全等框架。
3. 中间件与集成层：解决分布式、高并发、异步通信等问题的关键组件。
4. 微服务与云原生层：现代应用架构的核心，涉及服务治理、可观测性、容器化等。
5. 数据持久层：与数据库和各种存储系统交互的技术。
6. 运维与部署层：保障应用稳定运行的工具链。

二、核心框架架构图详解

1. Spring生态架构图

Spring是整个Java企业级开发的基石，其生态庞大。

• Spring Framework核心：展示IoC容器、AOP、事务管理、DAO、ORM、Web MVC等模块的层次关系与协作流程。
• Spring Boot架构：突出其自动配置（Auto-Configuration）、起步依赖（Starter）、Actuator监控的简化原理，以及如何内嵌Servlet容器（如Tomcat）。
• Spring Cloud微服务全家桶：这是关键。一张总图应清晰展示服务注册与发现（Eureka/Nacos/Consul）、配置中心（Config/Nacos）、网关（Gateway/Zuul）、负载均衡（Ribbon/LoadBalancer）、熔断与降级（Hystrix/Sentinel）、分布式追踪（Sleuth/Zipkin）等组件的定位与数据流向。

2. 分布式与高并发架构

• RPC框架：如Dubbo的架构图，应包含Provider、Consumer、Registry、Monitor四大角色及其交互协议。
• 消息队列：Kafka的架构图（Producer、Broker、Topic、Partition、Consumer Group、ZooKeeper协调）；RocketMQ的架构图（NameServer、Broker、Producer、Consumer）。
• 分布式缓存：Redis集群架构（主从复制、哨兵Sentinel模式、Cluster分片模式）。

3. 数据持久层架构

• MyBatis架构：展示其如何通过SqlSessionFactory、SqlSession、Executor、MappedStatement等核心组件，将接口与XML映射文件转化为JDBC语句执行。
• 数据库连接池：如HikariCP的高性能架构原理图。
• 分库分表中间件：如ShardingSphere的架构图，展示其SQL解析、路由、改写、执行、归并的核心流程。

4. JVM与性能优化架构

• JVM内存结构图：详细标注堆（新生代Eden/S0/S1、老年代）、方法区（元空间）、虚拟机栈、本地方法栈、程序计数器的作用。
• 垃圾回收器工作流程图：如G1 GC的Region划分、Young GC和Mixed GC的过程；ZGC的染色指针、读屏障原理示意图。

三、前沿与云原生架构

1. Service Mesh：Istio的架构图，展示其数据平面（Envoy Sidecar）与控制平面（Pilot、Mixer、Citadel）的分离。
2. 反应式编程：Project Reactor（或RxJava）的流处理模型图，展示Flux/Mono的发布-订阅模式及操作符链。
3. GraalVM与原生镜像：展示其如何将Java应用提前编译（AOT）为独立的可执行文件，以及SubstrateVM的作用。
4. 云原生Java：基于Spring Boot + Spring Cloud + Kubernetes（K8s）的完整部署架构图，包含Deployment、Service、Ingress、ConfigMap等K8s资源对象。

四、如何获取与使用这些架构图

• 官方文档：各开源项目的官方文档和GitHub Wiki是高质量架构图的一手来源。
• 技术大会PPT：国内外顶级技术会议（如QCon、ArchSummit、SpringOne）的演讲材料中常有精髓。
• 专业博客与书籍：许多技术专家会在博客或书籍中绘制清晰的架构图以辅助讲解。
• 自行绘制与：在理解的基础上，用工具（如Draw.io、Lucidchart、甚至PPT）亲手绘制，是加深理解的最佳方式。

五、北京软件技术咨询视角下的建议

作为专业的软件技术咨询方，我们建议企业和开发者：

1. 按图索骥，明确需求：根据自身业务阶段（初创、发展、转型）和技术团队能力，对照架构图选择合适的技术组合，避免盲目追求“最新最全”。
2. 理解原理，而非死记：架构图是“地图”，其价值在于帮助你理解组件间的关联与数据流，从而在出现问题时能快速定位。
3. 动态演进，持续更新：技术栈日新月异，建议建立内部的知识库，定期更新这些架构图，保持技术视野的先进性。
4. 收藏与分享：将本文提及的核心架构图分类收藏，并定期在团队内部分享和讨论，统一技术语境，提升协作效率。

****
掌握Java技术栈的架构全景，犹如手握一幅精密的技术地图。它不仅能够指导具体的开发与运维工作，更能帮助我们在纷繁复杂的技术选项中做出明智的架构决策。希望这份汇总能成为您Java技术之旅中一枚宝贵的罗盘，建议收藏并时常查阅。在技术道路上的任何困惑，也欢迎与专业的咨询伙伴共同探讨。
